Masurarea adancimii de pistonare se face cu un ansamblu de doi senzori de rotatie cu selectare de sens montati pe rola geamblac.Semnalul in quadratura este aplicat la intrarea unui numarator electronic etalonat in metri.

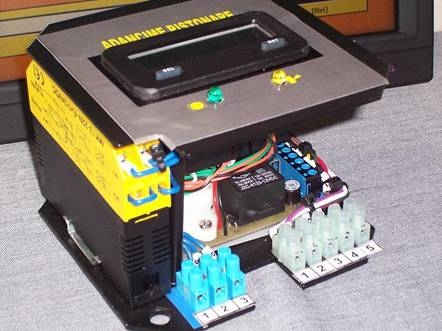

Echipamentul este compus din:
- senzori de rotatie (2 buc.)
- disc de citire (functia acestuia poate fi substituita de rola geamblac cu cele 8 gauri de usurare)
- indicator electronic
- modul semnalizare optica si acustica
- bariera Exi
- carcasa Exd
- sistem magnetic pentru resetarea numaratorului si pentru activarea celor doua trepte de prescriere
- cabluri de interconexiune (Exi si Exd)
Functie de rezolutia dorita se alege numarul de palete de citire ale discului(sau numarul de gauri al rolei geamblac).
Caracteristici tehnice
- adancimea masurata: 0 ÷ 9999,99 m
- numar palete de citire: 8
- rezolutie: 5 cm (pentru disc cu 8 palete)
- masurare: bidirectionala
- alarmare: optica si acustica
- protectie antiexploziva ExiaIICT6 + ExdIICT5
- tensiunea de alimentare: 24 Vdc,+10%, -15%
- temperatura de lucru : -30ºC ÷ +70ºC
- dimensiuni de gabarit: 200 x 200 x 150 mm
- masa: 3 Kg
