KIT PROBE DE PRESIUNE tip PREST-1
Echipamentul monitorizeaza presiunea si temperatura fluidului de umplere (apa sau gaz) a conductelor la efectuarea probelor de etanseitate, asigurand masurarea, indicarea si inregistrarea electronica a acestor parametri.
Echipamentul poate fi configurat pentru monitorizarea unui parametru(presiunea) sau a doi parametri(presiunea si temperatura).
Echipamentul asigura monitorizarea urmatorilor parametri:
- presiunea de proba
- temperatura fluidului de proba
Prezentam mai jos componenta fiecarei bucle de masurare:
Presiunea fluidului de proba
Presiunea fluidului se masoara folosind un traductor electronic ce se monteaza la un racord prevazut pe conducta pe care se face proba.
Bucla de presiune este compusa din:
- Traductor electronic de presiune
- Memorator de date(Canalul1)
Temperatura fluidului de proba
Temperatura fluidului se masoara folosind o termorezistenta Pt100 sau Pt1000 ce se monteaza intr-o teaca situata langa racordul de presiune.
Bucla de temperatura este compusa din:
- Termorezistenta Pt100 sau Pt1000
- Adaptor de semnal cu iesire 4 – 20mA
- Memorator de date (Canalul2)
Indicarea parametrilor se face centralizat (la modulul memorare).
Inregistrarea parametrilor este electronica (fara hartie) iar preluarea datelor se face printr-o interfata USB sau RS232 cu conectare la un port USB sau RS 232 al unui PC.

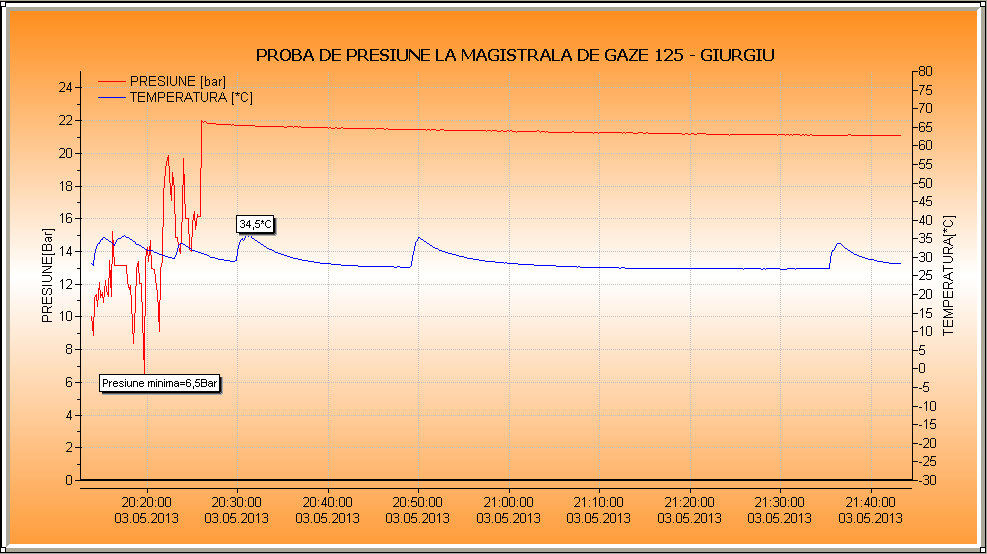

Descarcarea si analiza datelor se fac cu ajutorul unui software dedicat.
Echipamentul mai cuprinde:
- Baterie Li-Ion reincarcabila 16,8Vcc
- Sursa de 220Vca / 16,8Vcc
- Carcasa(in care se monteaza memoratorul si bateria Li-Ion reincarcabila)
- Cabluri de conexiune k1(traductor de temperatura), k2(incarcator baterie Li-Ion), k3(traductor de presiune) prevazute cu cuple de racordare.
- Geanta de transport
Pentru mai multe detalii citeste fisierul atasat -
